手动永磁吸盘规格型号及技术参数 [手动起重永磁吸盘]

手动起重永磁吸盘常规zui小载荷为100公斤，zui大载荷为5000公斤。

手动永磁起重器规格型号及技术参数

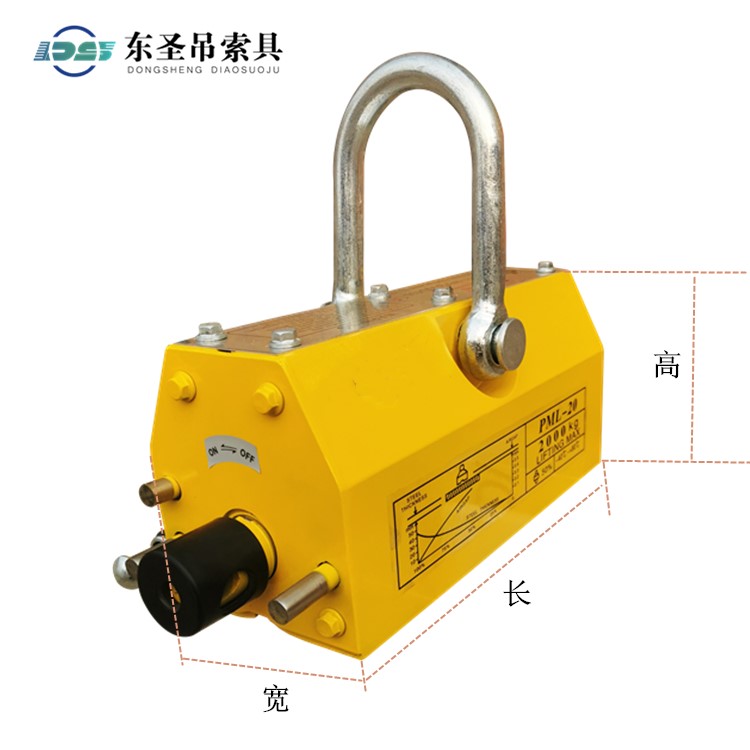

规格型号 额定载荷(kg) 最大拉脱力(kg) 手柄长度（mm） 外形尺寸(mm) 适合钢板厚度(mm) 适合钢板长度(mm) 自重(kg) 使用温度
长 宽 高
PML-100 100 300 155 115 65 75 ≥50 500 3.2 <80°C
PML-200 200 600 155 160 65 75 ≥50 600 4.5 <80°C
PML-300 300 900 200 205 85 95 ≥50 800 9.1 <80°C
PML-400 400 1200 200 205 85 95 ≥50 800 9.3 <80°C
PML-600 600 1800 230 265 110 115 ≥50 1000 19.3 <80°C
PML-1000 1000 3000 255 310 140 135 ≥50 1300 35.5 <80°C
PML-1500 1500 4500 255 340 135 140 ≥50 1500 45 <80°C
PML-2000 2000 6000 320 356 160 166 ≥50 1800 70 <80°C
PML-3000 3000 10000 380 444 160 166 ≥50 2300 90 <80°C
PML-5000 5000 15000 700 620 220 220 ≥50 3000 210 <80°C

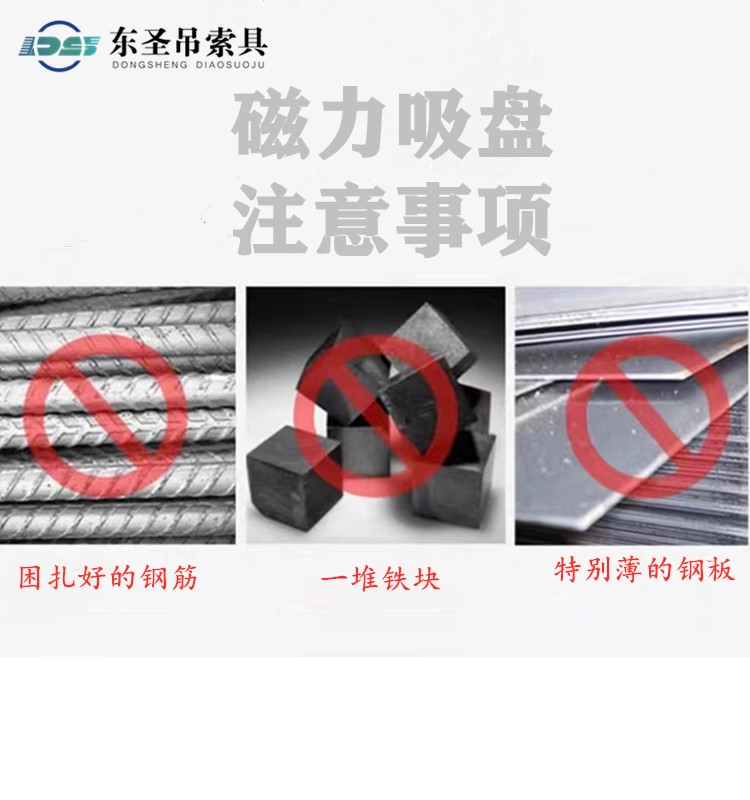

永磁起重器使用注意事项 [永磁起重器]使用注意事项

永磁起重器使用注意事项

1、在使用永磁吸盘吊运时，请先将起吊物表面清理干净,如有锈皮和凸刺应清理。

2、吸盘最好放在起吊物正中心，旋转手柄开启，检测手柄上的斜块是否自动锁定，在一切检查

准备就绪后，方可进行起重吊运。

3、永磁吸盘起吊时，严禁超载使用，严禁人体从正在吊装的工件下闯过，起吊工件温度和环境

不得高于80摄氏度,无剧烈震动及冲击。

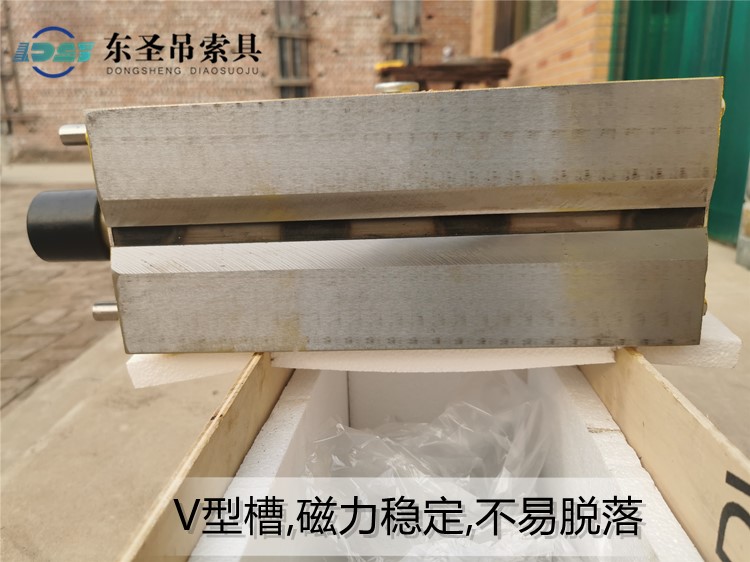

4、永磁吸盘吊运时候，应保持U型槽与工件为两条直线接触，所以它的起重力为额定起重力的

30%-50%。

5、完成吊运后,向内按动手柄按钮,使手柄上的保安键与保安销轴脱离,从而来关闭磁力牵引。

6、起吊钢板需要根据物体的形状和重量来选择永磁吸盘，例如规格为600KG的永磁吸盘只能吸

附270KG的圆钢,如果吸附600KG的圆钢，则会因为永磁吸盘与起重物接触面积不够而发生起重事

故,具体情况可咨询磁力起重吸盘厂家13933276606 微信同步。

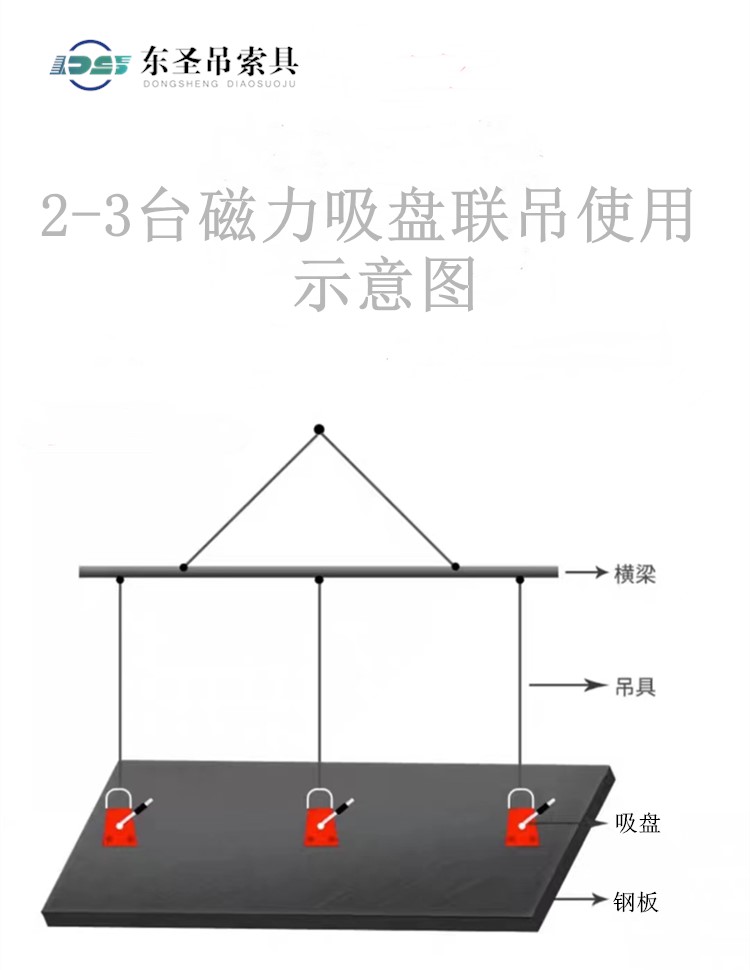

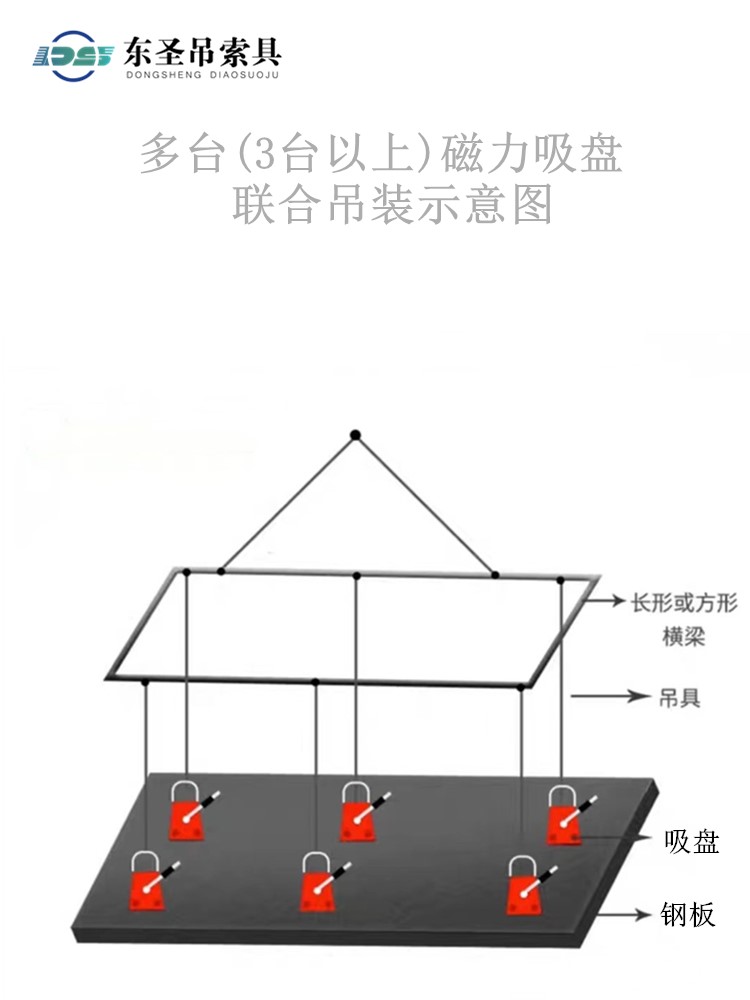

手动永磁吸盘使用方法示意图

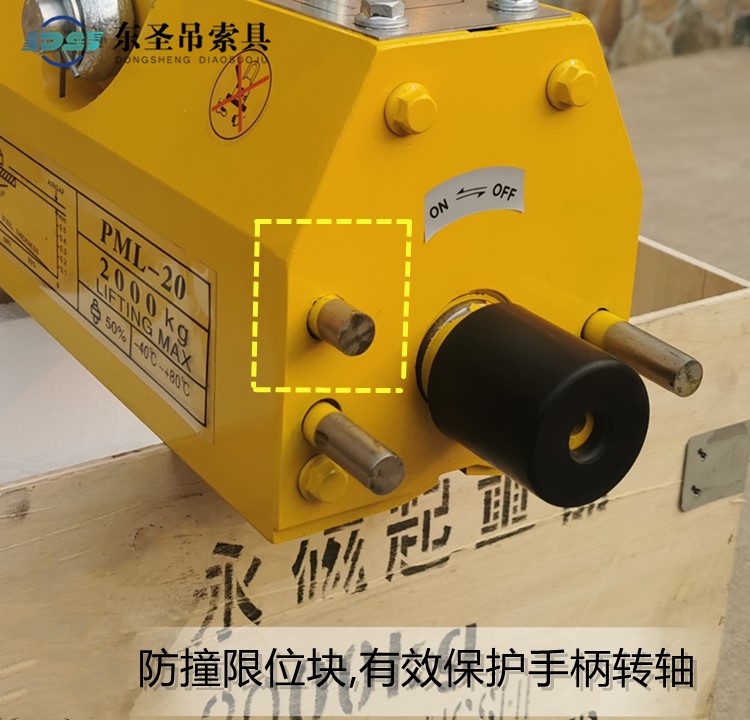

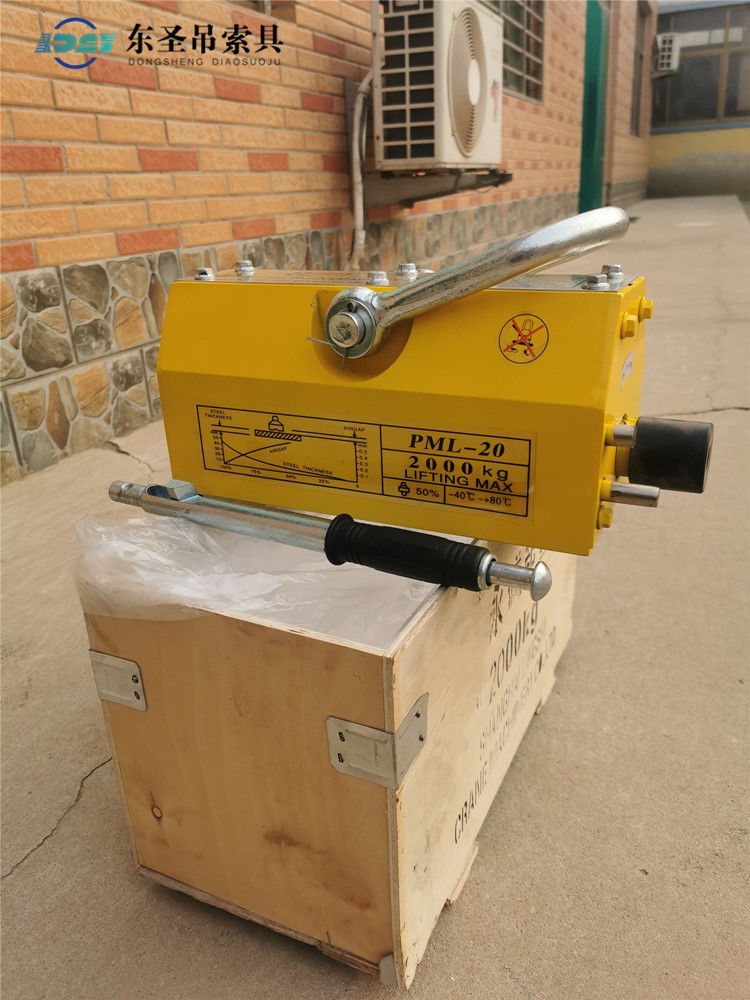

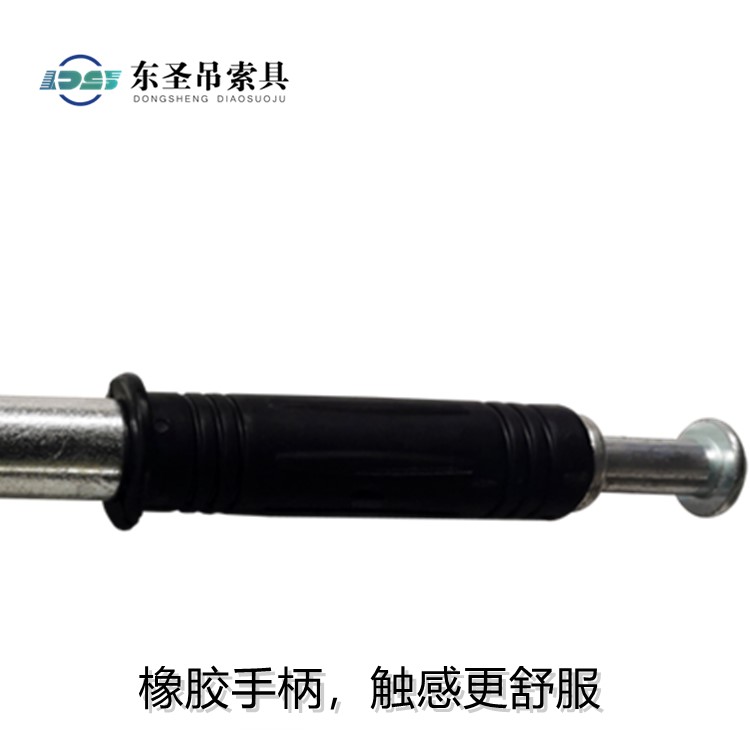

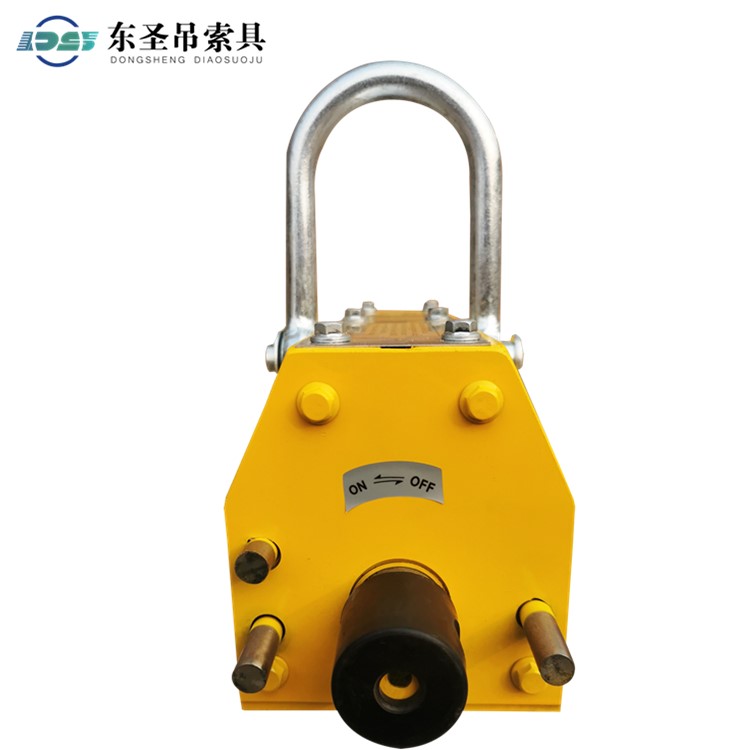

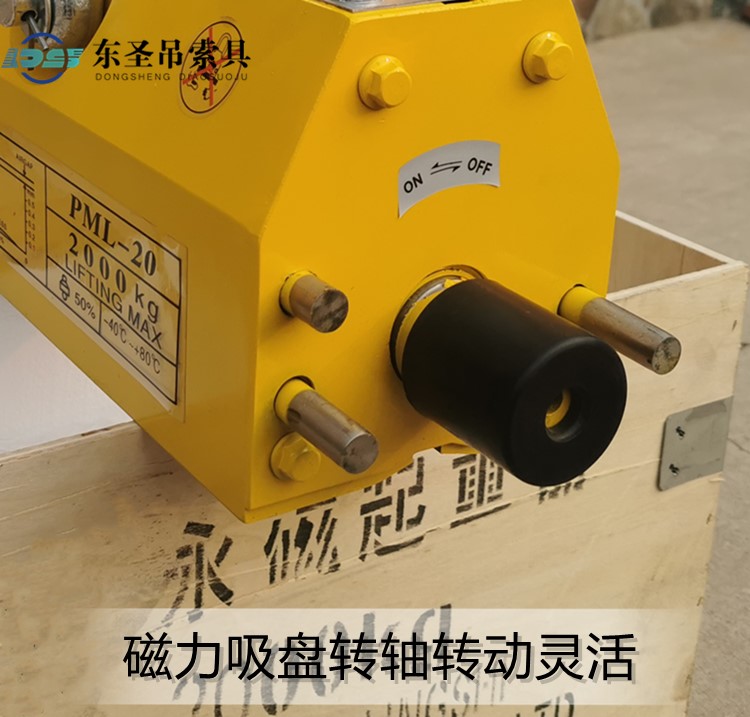

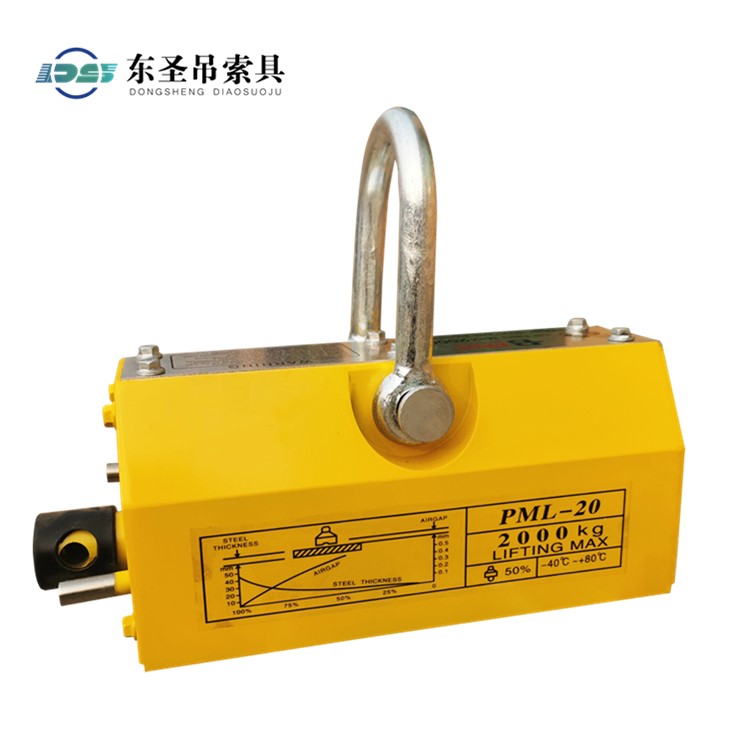

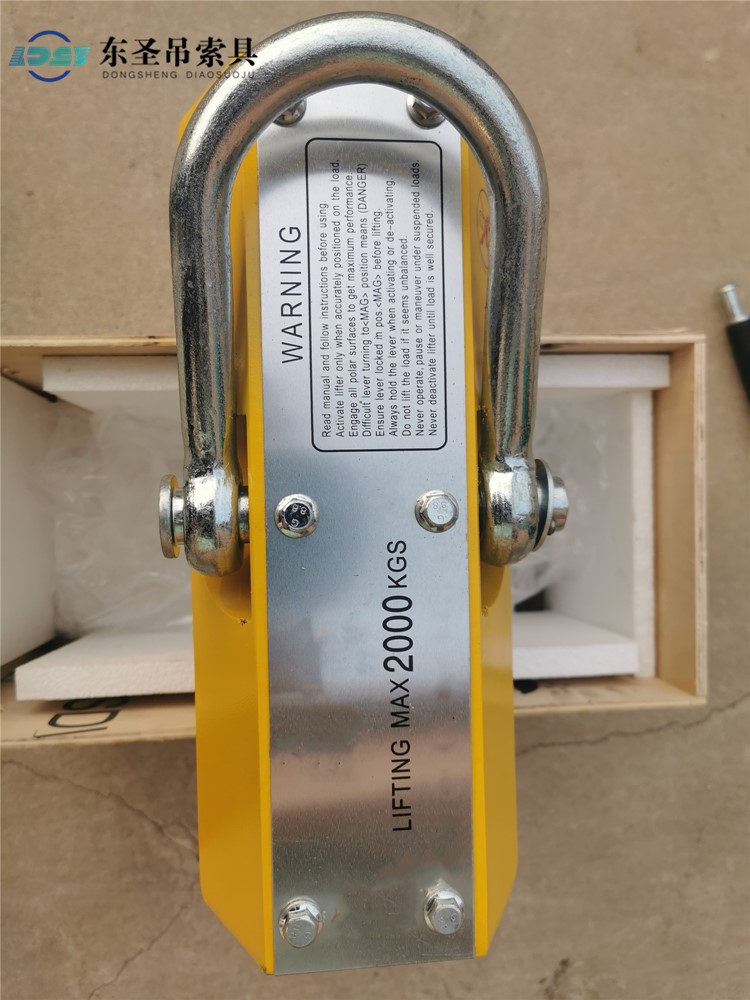

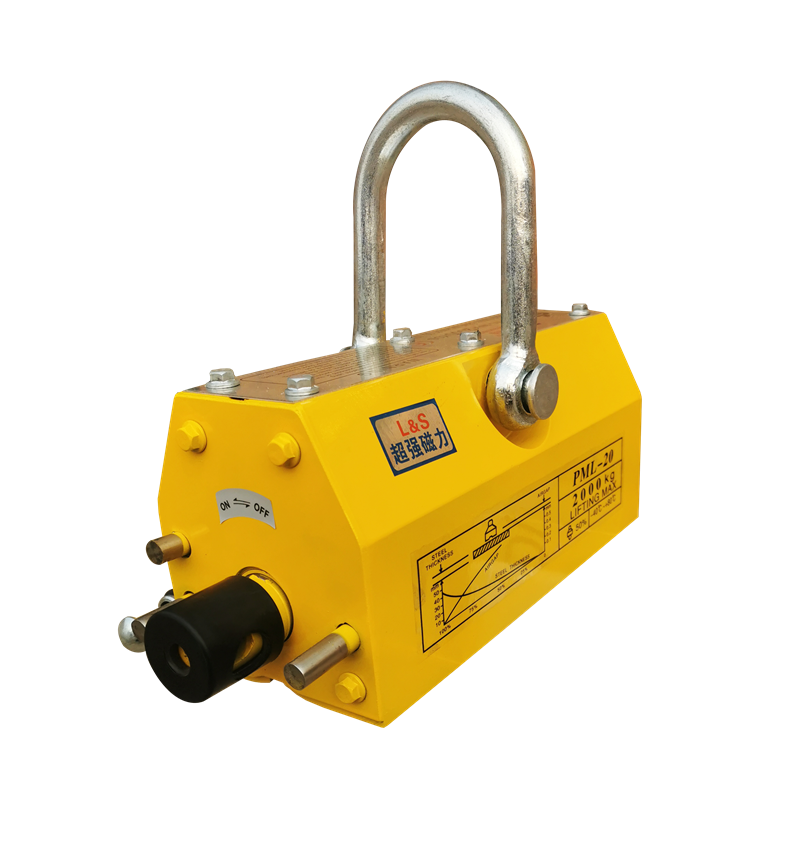

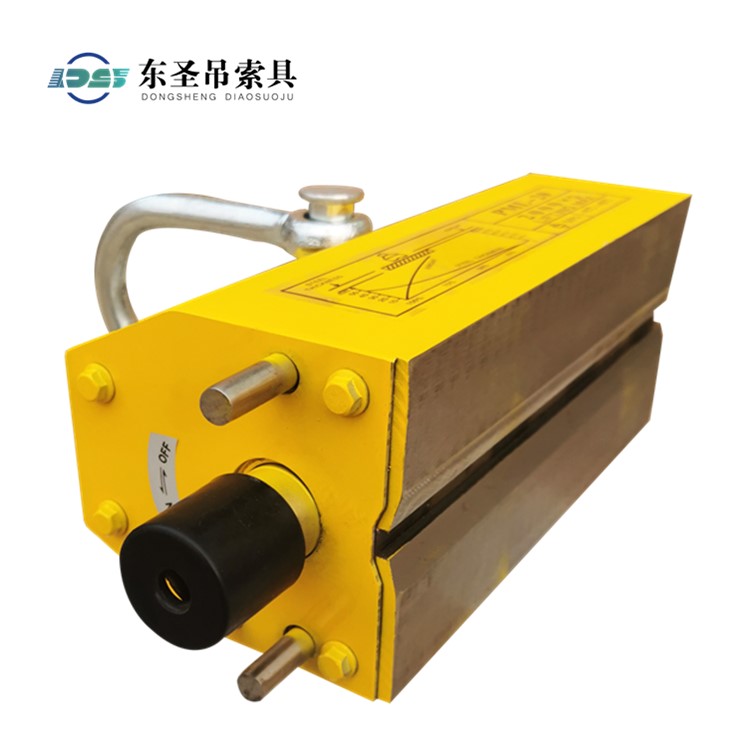

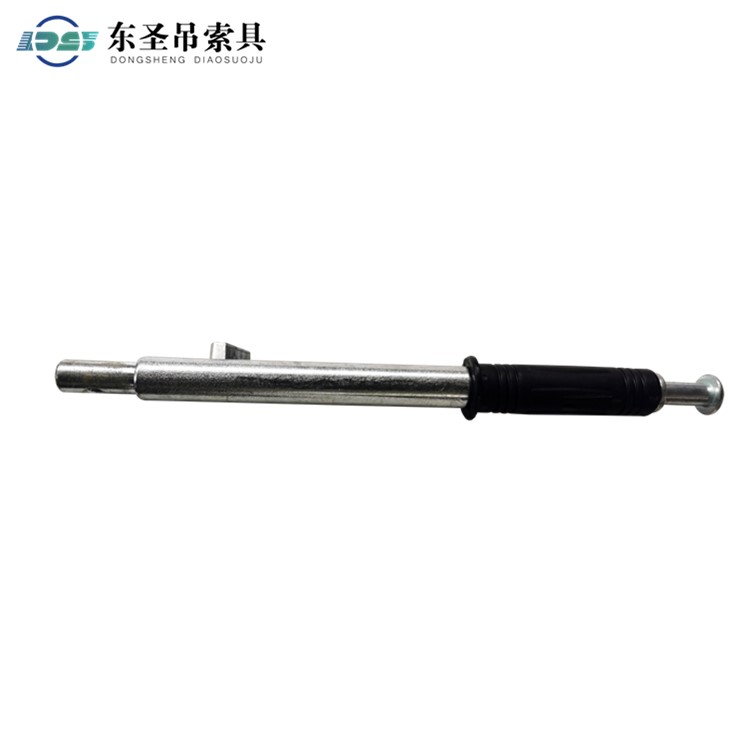

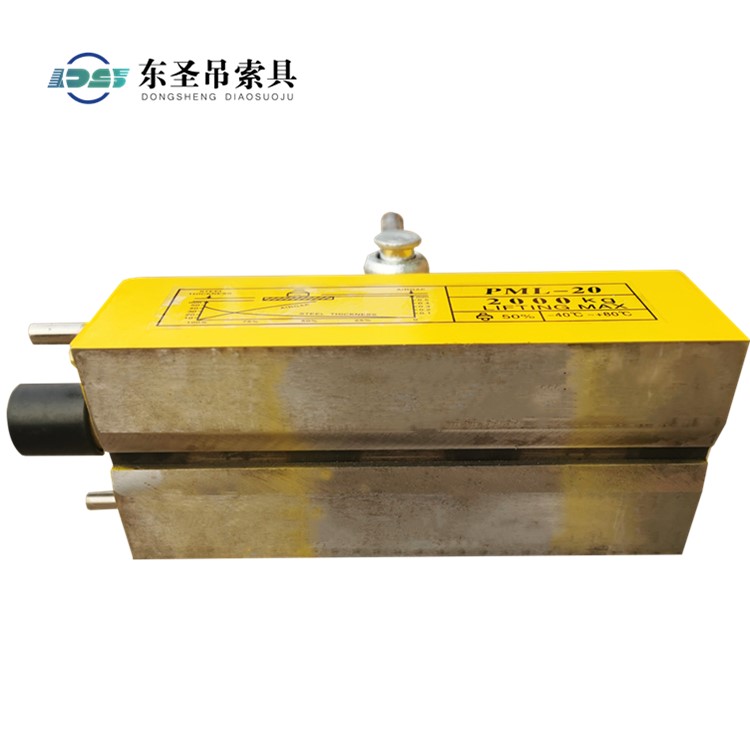

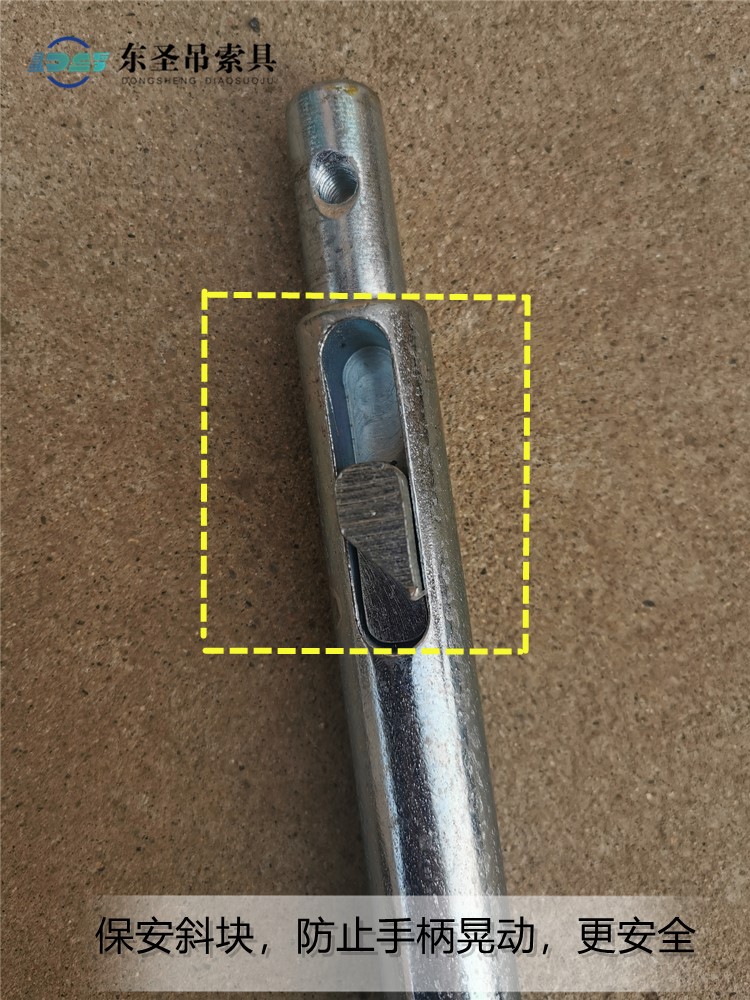

手动永磁吸盘细节
